ФРЕЗИ ТВЕРДОСПЛАВНІ ДЛЯ ВИГОТОВЛЕННЯ ДЕРЕВ'ЯНИХ ЄВРОВІКОН З БРУСА 68 та78.

Професійний комплект фрез розроблений для повного циклу виготовлення євровікон із клеєного або цільного бруса 68х80 та 78х80 мм. Це комплексне рішення для виробництва, яке влючає всі необхідні профільні та контрпрофільні фрези для створення рам, стулок (створок), імпостів та притворів. Фрези виготовлені з високоякісного твердого сплаву, що гарантує тривалий термін служби, чистий різ і точний повторюваний профіль..

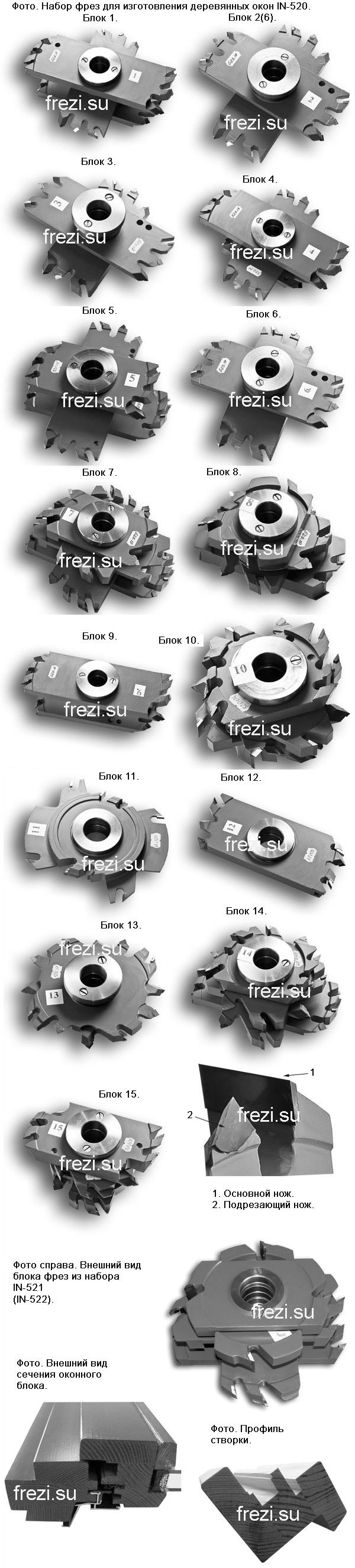

Комплектація: 27 фрез, набір втулок і кілець.
Зовнішній діаметр - 120-250мм.
Діаметр вала - 32 мм.
Ріжучий матеріал - твердий сплав ВК-8
Биття в площинах не більше 0,02.
Оброблювані породи - сосна, дуб.

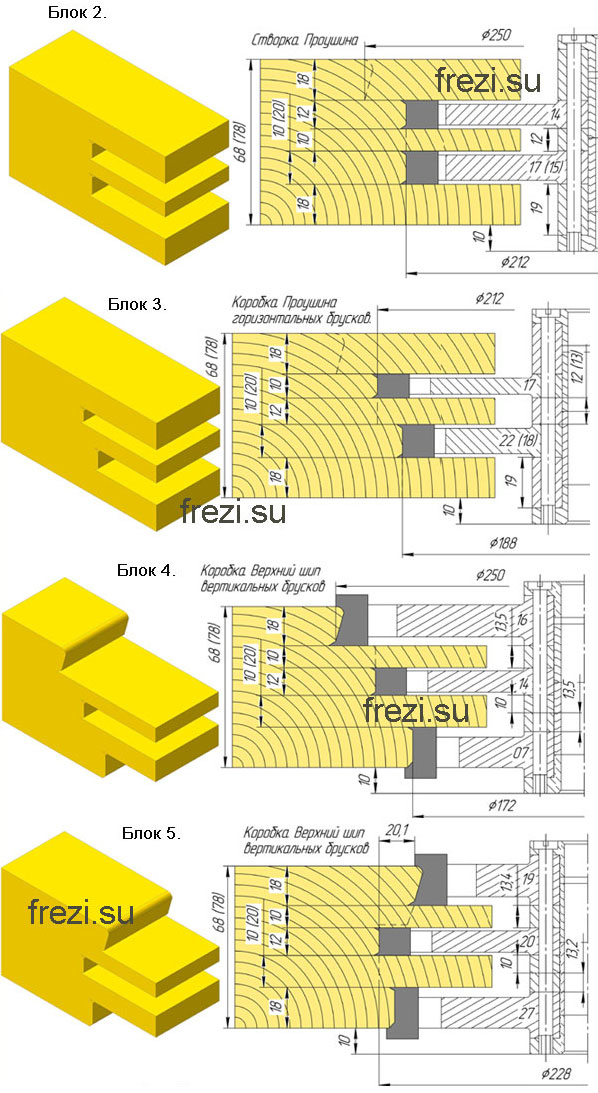

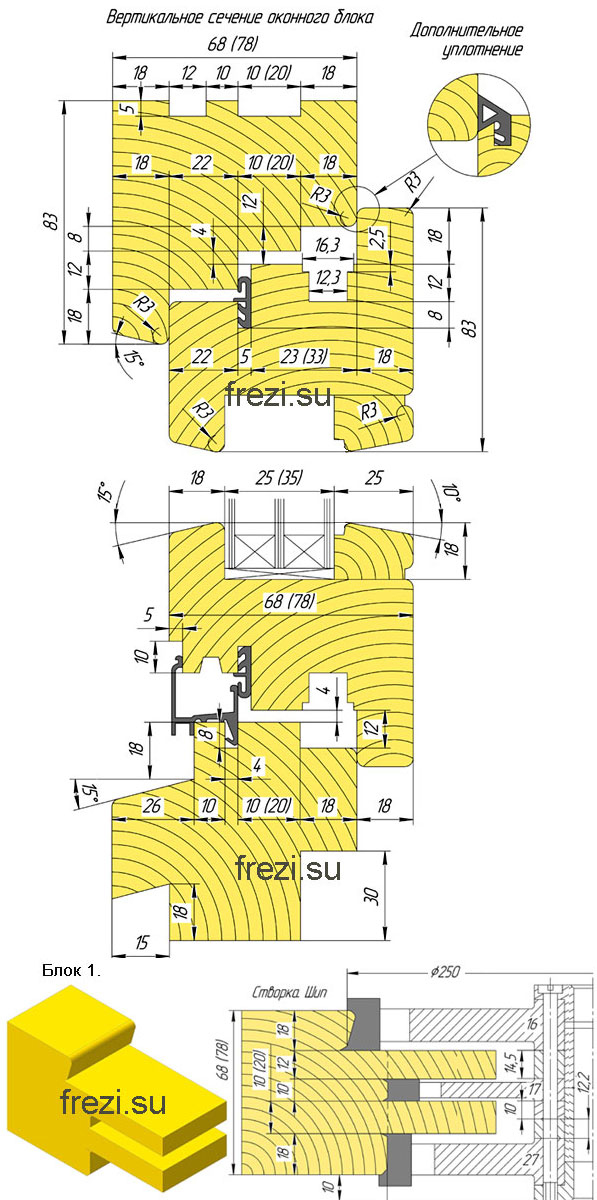

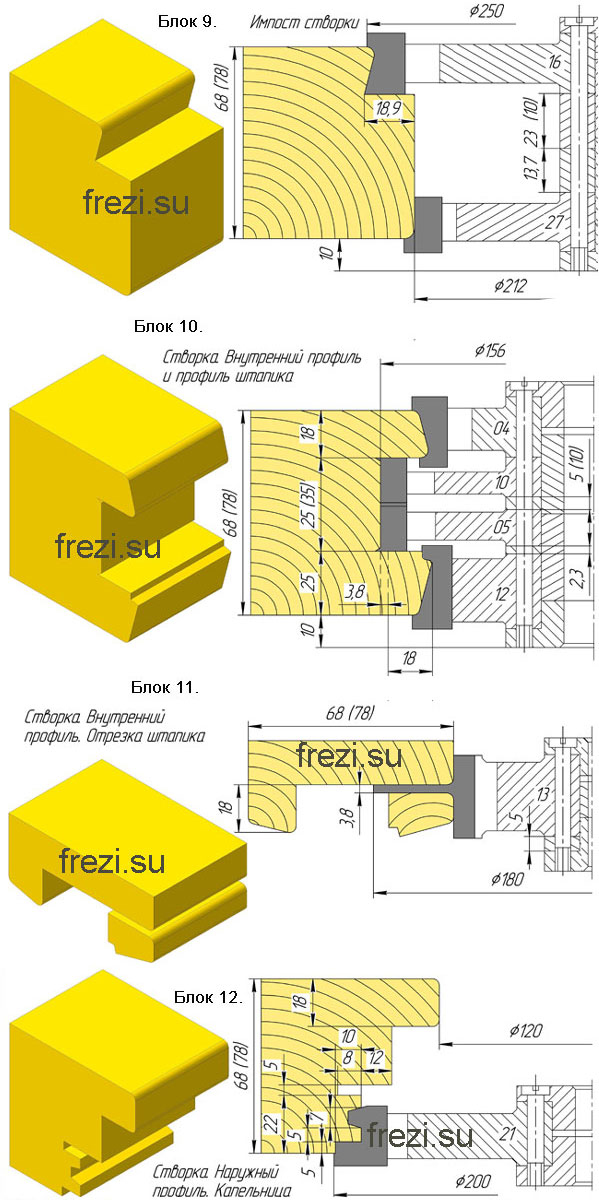

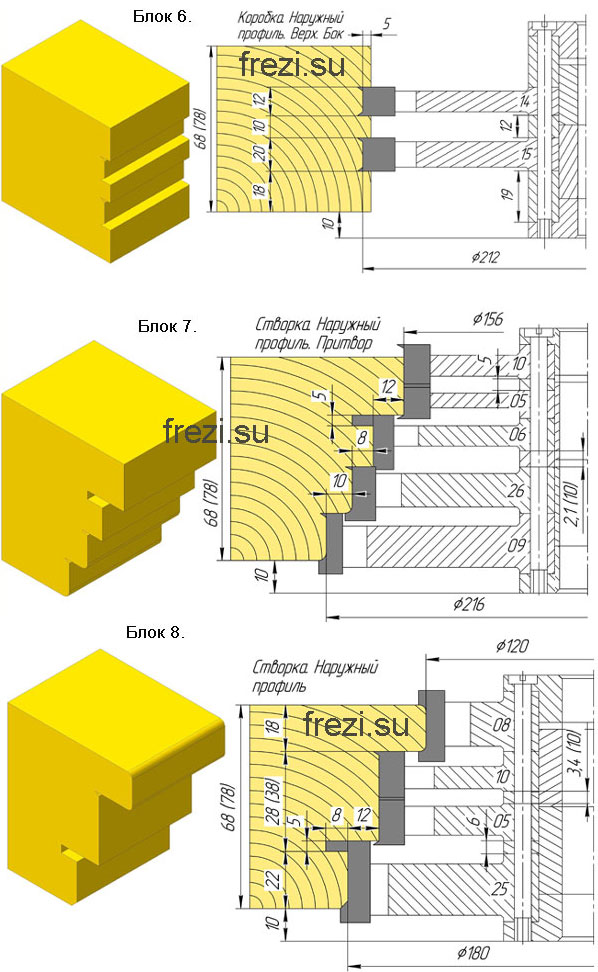

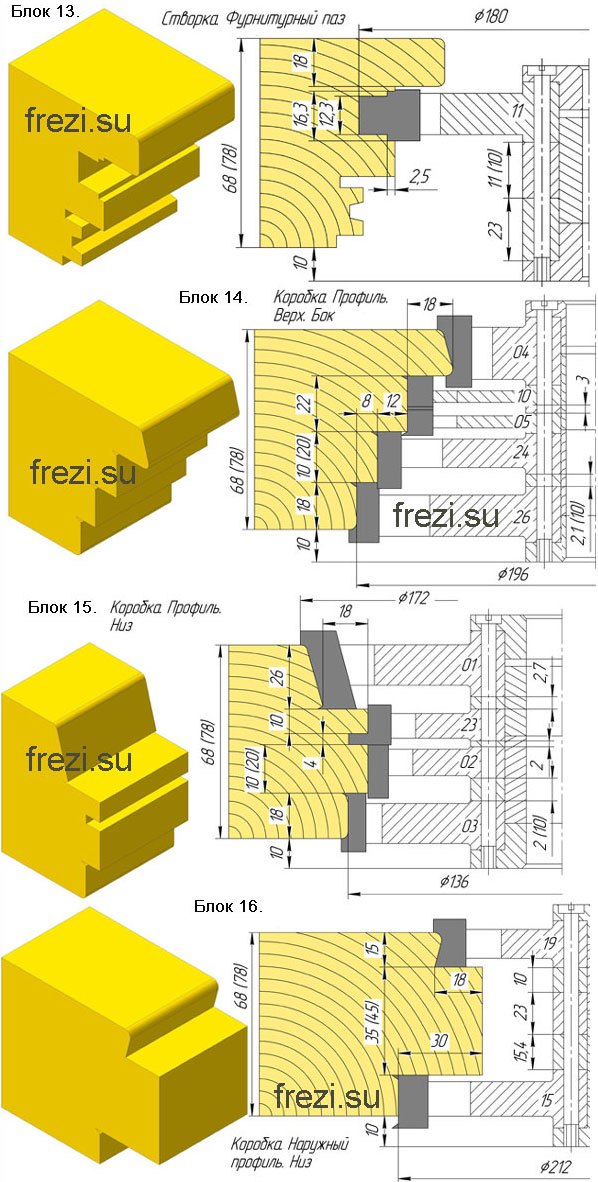

Даний набір фрез універсальний, дозволяє виготовляти вікна перетином 68Х80мм та 78х80мм. Фрези збираються в блоки на шпиндель верстата за схемою, що додається. У стандартному виконанні діаметр валу 32мм, максимальний діаметр фрез 250мм. Додатково може поставлятись блок фрез під другий ущільнювач IN-520/1. Виробник Інструмент-М.
Найбільш прийнятний варіант виготовлення дерев'яних євровікон під склопакет згідно з ДСТУ з водовідвідним профілем типу Gutmann. Перевагою є ріжуча частина з твердого сплаву та можливість виготовлення двох основних профілів вікна 68 та 78мм. За рахунок того, що фрези збираються самостійно на шпиндель верстата в блоки по кресленню, зменшено їх кількість до 27шт (одна фреза може працювати в кількох блоках). Модель 2006 р., 2009 р.було внесено коригування, одне з основних - зменшення діаметра шипорізних фрез до 225мм, що дозволяє використовувати цей комплект практично на всіх фрезерних верстатах. Даний комплект виготовляється для збирання стулок на шип, може поставлятися без шипорізної групи для збирання на ластівчин хвіст. Хоча шестирічний досвід виробництва вікон, показує що традиційне складання на шип зрештою простіше і перспективніше.
1. IN-521 - набір з 27 твердосплавних фрез без підрізних ножів і набір дистанційних кілець, дозволяє збирати зазначені на кресленнях блоки фрез для обробки двох видів профілів: 68х80 і 78х80. Фрези збираються в блоки самостійно за доданою схемою.

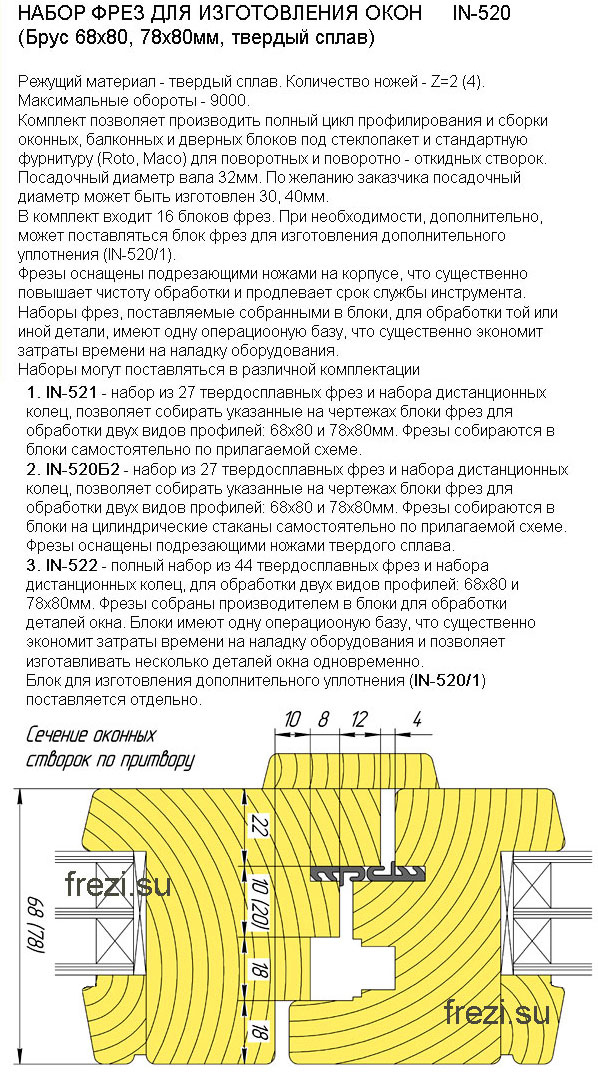

2. IN-520 - набір з 27 твердосплавних фрез з підрізними ножами і набір дистанційних кілець, дозволяє збирати зазначені на кресленнях блоки фрез для обробки двох видів профілів: 68х80 і 78х80. Фрези збираються в блоки самостійно за доданою схемою.

 Завантажити креслення.
