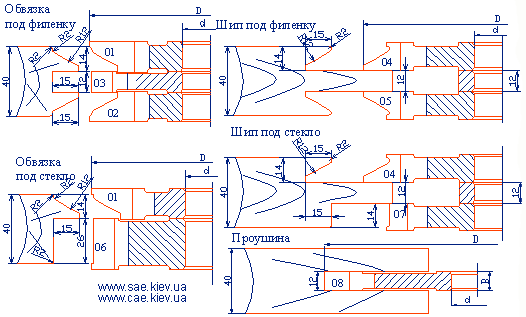

следующая Комплект фрез для изготовления
дверей с остекленением (термошвом)
|
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.44.01(02)
|
140 | 32 |
17,5 | 4 |
6200 |
|
ДИ-04.44.03
|
137 | 32 |
12 | 4 |
6200 |
|
ДИ-04.44.04(05)
|
160 | 32 |
16 | 6 |
6200 |
|
ДИ-04.44.06
|
140 | 32 |
29 | 4 |
6200 |
|
ДИ-04.44.07
|
133 | 32 |
16 | 4 |
6200 |
|
ДИ-04.44.08
|
200 | 32 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

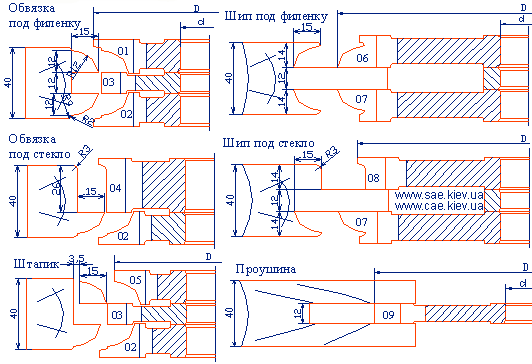

Комплект фрез для изготовления
дверей с остекленением (термошвом)
ДИ-04.45 производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5 .
Назначение: комплект фрез предназначен
для изготовления дверей с остекленением (термошвом) на универсальных фрезерных
станках.
Комплектация: комплект состоит из девяти фрез и простановочного кольца.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.45.01(02)
|
129 | 32 |
18,5 | 4 |
9000 |
|
ДИ-04.45.03
|
120 | 32 |
12 | 4 |
9000 |
|
ДИ-04.45.04
|
129 | 32 |
30 | 4 |
9000 |
|
ДИ-04.45.05
|
113 | 32 |
18,5 | 4 |
9000 |
|
ДИ-04.45.06(07)
|
250 | 32 |
18 | 6 |
6200 |
|
ДИ-04.45.08
|
229 | 32 |
18 | 6 |
6200 |
|
ДИ-04.45.09
|
200 | 32 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

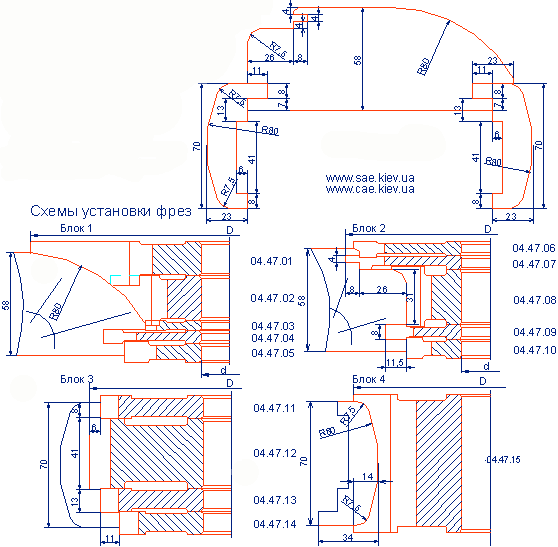

Комплект фрез для
изготовления дверной коробки
ДИ-04.47 производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5.
Назначение: комплект фрез предназначен
для изготовления дверной коробки из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: комплект состоит из пятнадцати фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
| БЛОК
1 | 225 |
32 | 66 |
4 | 6200 |
| БЛОК 2 |
163 | 32 |
66 | 4 |
6200 |
|
БЛОК 3 | 160 |
32 | 78 |
6 | 6200 |
| БЛОК 4 |
160 | 32 |
78 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

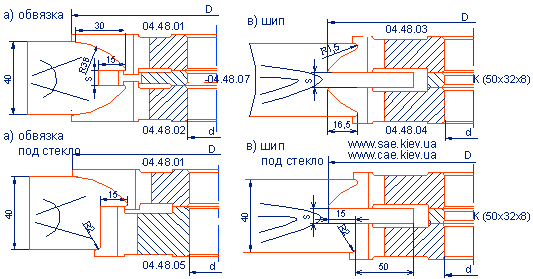

Комплект фрез
для изготовления дверей с остекленением
ДИ-04.48(54) производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5 .
Назначение: комплект фрез предназначен
для изготовления дверей с остекленением на универсальных фрезерных станках.
Комплектация: комплект состоит из шести затылованных профильных фрез и
одной острозаточеной пазовой фрезы.
| Обозначение |
D, mm | d, mm |
B, mm | S |
Z | n |
|
ДИ-04.48(54).01
|
160 | 32 |
22(20) | 8(12) |
4 | 6200 |
|
ДИ-04.48(54).02
|
160 | 32 |
22(20) | 8(12) |
4 | 6200 |
|
ДИ-04.48(54).03
|
160 | 32 |
20(18) | 8(12) |
4 | 6200 |
|
ДИ-04.48(54).04
|
160 | 32 |
20(18) | 8(12) |
4 | 6200 |
|
ДИ-04.48(54).05
|
136 | 32 |
28(30) | 8(12) |
6 | 6200 |
|
ДИ-04.48(54).06
|
136 | 32 |
20(18) | 8(12) |
6 | 6200 |
|
ДИ-04.48(54).07
|
130 | 32 |
8(12) | 8(12) |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.

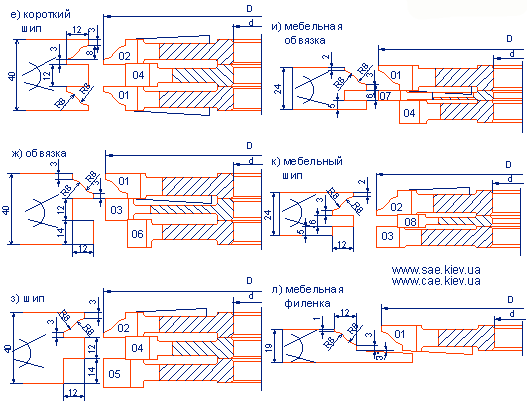

Комплект
фрез для изготовления дверей с остекленением
ДИ-04.48(54) производитель "ИНСТРУМЕНТ-М"
Фрезы острозаточенные с напайными пластинами твердого
сплава ВК15.
Назначение: комплект фрез предназначен для изготовления
филенчатых дверей, дверей с остекленением и мебельной обвязки на универсальных
фрезерных станках.
Комплектация: комплект состоит из двух профильных фрез (левой и правой)
и семи острозаточеных пазовых фрез. Размеры шипа и филенки регулируются простановочными
кольцами.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.50.01
|
200 | 32 |
17,1 | 2/2 |
6200 |
|
ДИ-04.50.02
|
200 | 32 |
17,1 | 2/2 |
6200 |
|
ДИ-04.50.03
|
200 | 32 |
12 | 6 |
6200 |
|
ДИ-04.50.04
|
176 | 32 |
13 | 6 |
6200 |
|
ДИ-04.50.05
|
200 | 32 |
16 | 6 |
6200 |
|
ДИ-04.50.06
|
176 | 32 |
16 | 6 |
6200 |
|
ДИ-04.50.07
|
200 | 32 |
6 | 6 |
6200 |
|
ДИ-04.50.08
|
176 | 32 |
7 | 6 |
6200 |
|
ДИ-04.50.09
|
200 | 32 |
28 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

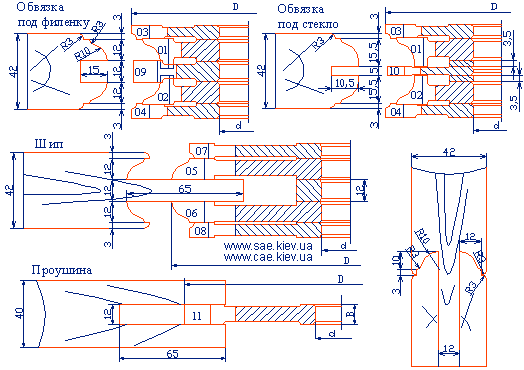

Комплект
фрез для изготовления арочных дверей с термошвом
ДИ-04.51 производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5 .
Назначение: комплект фрез предназначен
для изготовления дверной обвязки, шипа и проушины с термошвом на универсальных
фрезерных станках.
Комплектация: комплект состоит из одинадцати фрез и набора дистанционных
колец.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.51.01(02)
|
118 | 32 |
16 | 4 |
6200 |
|
ДИ-04.51.03(04)
|
130 | 32 |
8 | 4 |
6200 |
|
ДИ-04.51.05(06)
|
200 | 32 |
12 | 6 |
6200 |
|
ДИ-04.51.07(08)
|
180 | 32 |
8,5 | 6 |
6200 |
|
ДИ-04.51.09
|
128 | 32 |
12 | 4 |
6200 |
|
ДИ-04.51.10
|
128 | 32 |
5 | 4 |
6200 |
|
ДИ-04.51.11
|
200 | 32 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

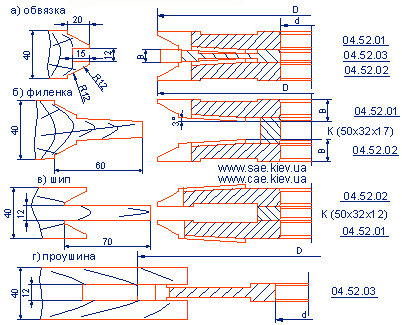

Комплект
фрез для полного изготовления филенчатых
дверей
ДИ-04.52 производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5 или с напайными пластинами твердого сплава ВК15.
Назначение: комплект фрез предназначен для полного изготовления филенчатых
дверей из древесины твердых и мягких пород на универсальных фрезерных станках.
Комплектация: комплект состоит из двух затылованных профильных фрез (левой
и правой) и одной острозаточеной пазовой с напайными пластинами твердого сплава
ВК15. Размеры шипа и филенки регулируются простановочными кольцами К.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.52.01
|
200 | 32 |
17,1 | 2/2 |
6200 |
|
ДИ-04.52.02
|
200 | 32 |
17,1 | 2/2 |
6200 |
|
ДИ-04.52.03
|
190 | 32 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

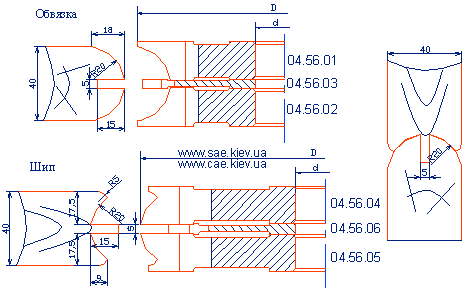

Комплект
фрез для изготовления дверной обвязки
ДИ-04.56 производитель "ИНСТРУМЕНТ-М"
Фрезы с напайными пластинами
из быстрорежущей стали Р6М5 .
Назначение: комплект фрез предназначен
для изготовления дверной обвязки на универсальных фрезерных станках.
Комплектация: комплект состоит из шести фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.56.01
|
160 | 32 |
21 | 4 |
6200 |
|
ДИ-04.56.02
|
160 | 32 |
21 | 4 |
6200 |
|
ДИ-04.56.03
|
154 | 32 |
5 | 4 |
6200 |
|
ДИ-04.56.04
|
200 | 32 |
20,5 | 6 |
6200 |
|
ДИ-04.56.05
|
200 | 32 |
20,5 | 6 |
6200 |
|
ДИ-04.56.06
|
170 | 32 |
6 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.
| |
|
|
