Комплект фрез для изготовления
дверей с остекленением с термошвом
|
.gif)
-2.gif)
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.08.01
|
200 | 32 |
19,2 | 2/2 |
6200 |
|
ДИ-04.08.02
|
200 | 32 |
19,2 | 2/2 |
6200 |
|
ДИ-04.09.01
|
200 | 32 |
16 | 6 |
6200 |
|
ДИ-04.09.02
|
200 | 32 |
16 | 6 |
6200 |
|
ДИ-04.08.04
|
201 | 32 |
30 | 6 |
6200 |
|
ДИ-04.08.05
|
180 | 32 |
18 | 6 |
6200 |
|
ДИ-04.06.03
|
206 | 32 |
12 | 6 |
6200 |
Комплект фрез для изготовления
арочных дверей с остекленением с термошвом
ДИ-04.08, ДИ-04.09 (остекленение2) производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные с напайными пластинами из быстрорежущей
стали Р6М5.
Назначение: комплект фрез предназначен для изготовления арочных дверей
с остекленением с термошвом из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: комплект состоит из шести затылованных
профильных фрез и двух острозаточенных пазовых фрез. Размеры шипа и филенки регулируются
простановочными кольцами К. Фреза ДФ-04.06.03 поставляется по желанию заказчика.
.gif)
-2.gif)
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.09.01
|
200 | 32 |
16 | 6 |
6200 |
|
ДИ-04.09.02
|
200 | 32 |
16 | 6 |
6200 |
|
ДИ-04.08.05
|
180 | 32 |
18 | 6 |
6200 |
|
ДИ-04.08.06
|
125 | 32 |
17,5 | 4 |
6200 |
|
ДИ-04.08.07
|
125 | 32 |
17,5 | 4 |
6200 |
|
ДИ-04.08.08
|
128 | 32 |
12 | 4 |
6200 |
|
ДИ-04.08.14
|
126 | 32 |
30 | 4 |
6200 |
|
ДИ-04.06.03
|
206 | 32 |
12 | 6 |
6200 |
Комплект фрез для полного изготовления филенчатых дверей ДИ-04.10, ДИ-04.32 производитель "ИНСТРУМЕНТ-М"
Фрезы
затылованные изготавливаются с напайными пластинами Р6М5. Данный комплект позволяет
изготавливать филенчатые двери из доски толщиной 40 или 45 мм, в зависимости от
необходимого профиля.
Назначение: комплект фрез предназначен для полного
изготовления филенчатых дверей из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: комплект состоит из двух затылованных профильных фрез (левой
и правой) и одной острозаточенной пазовой фрезы напаянной платинами ВК15. Размеры
шипа и филенки регулируются простановочными кольцами К.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.10.01
|
200 | 32 |
21 | 2/2 |
6200 |
|
ДИ-04.10.02
|
200 | 32 |
21 | 2/2 |
6200 |
|
ДИ-04.06.03
|
200 | 32 |
12 | 6 |
6200 |
|
ДИ-04.32.01
|
220 | 40 |
21 | 2/2 |
6200 |
|
ДИ-04.32.02
|
220 | 40 |
21 | 2/2 |
6200 |
|
ДИ-04.32.03
|
220 | 40 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

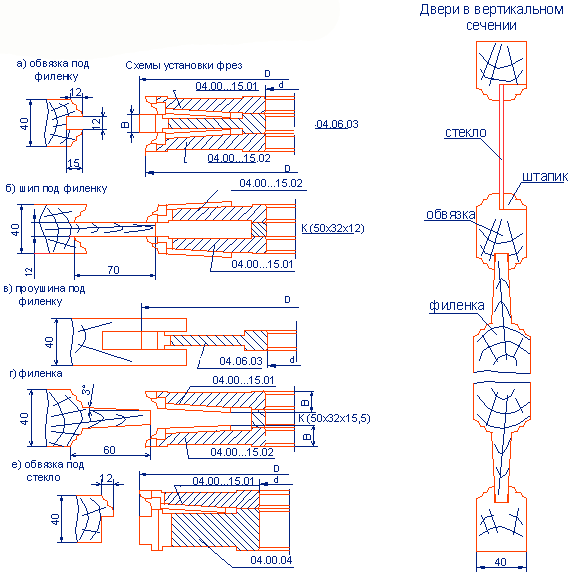

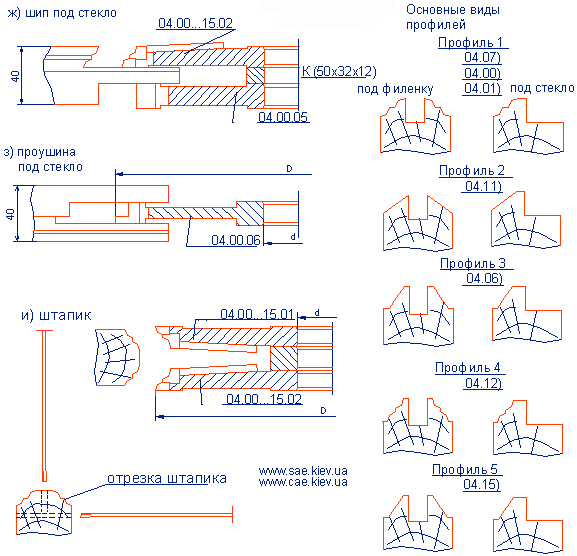

Комплект фрез для изготовления
дверей с остекленением
ДИ-04.13А производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные с
напайными пластинами из быстрорежущей стали Р6М5 или ВК15, или острозаточенные
с напайными пластинами из твердого сплава ВК15.
Назначение: комплект фрез предназначен для полного изготовления филенчатых
дверей и дверей с остекленением из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: комплект состоит из двух профильных
фрез и четырех острозаточеных пазовых фрез. Размеры шипа и филенки регулируются
простановочными кольцами К.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-04.13.01
|
200 | 32 |
17 | 4/2 |
6200 |
|
ДИ-04.13.02
|
200 | 32 |
17 | 4/2 |
6200 |
|
ДИ-04.13.03
|
206 | 32 |
12 | 4 |
6200 |
|
ДИ-04.13.04
|
200 | 32 |
33 | 4 |
6200 |
|
ДИ-04.13.05
|
176 | 32 |
16 | 4 |
6200 |
|
ДИ-04.13.06
|
200 | 32 |
12 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.

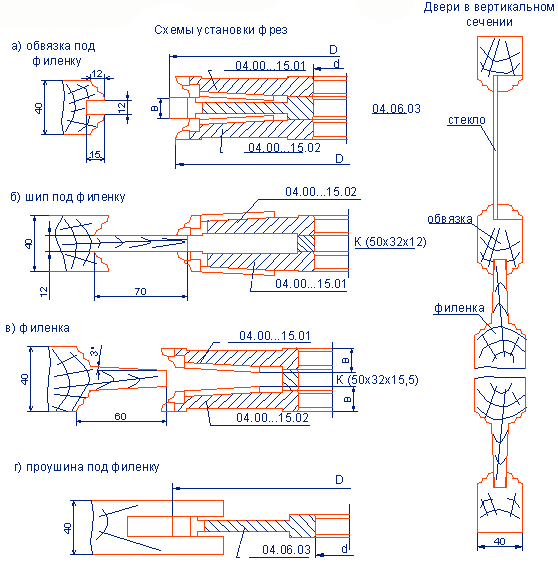

Комплект фрез для изготовления
дверей с остекленением
ДИ-04.13Б производитель "ИНСТРУМЕНТ-М"
Фрезы затылованные с
напайными пластинами из быстрорежущей стали Р6М5 или ВК15, или острозаточенные
(профиль 1) с напайными пластинами из твердого сплава ВК15.
Назначение: комплект фрез предназначен для полного изготовления филенчатых
дверей и дверей с остекленением из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: комплект состоит из двух профильных
фрез и трех острозаточеных пазовых фрез. Размеры шипа и филенки регулируются простановочными
кольцами К.
| Обозначение |
D, mm | d,
mm | B, mm |
Z | n |
|
ДИ-04.00..15.01
|
200 | 32 |
17 | 4/2 |
6200 |
|
ДИ-04.00..15.02
|
200 | 32 |
17 | 4/2 |
6200 |
|
ДИ-04.00.05
|
176 | 32 |
16 | 4 |
6200 |
|
ДИ-04.13.06
|
200 | 32 |
30 | 4 |
6200 |
|
ДИ-04.06.03
|
206 | 32 |
12 | 6 |
6200 |
| |
|
|
