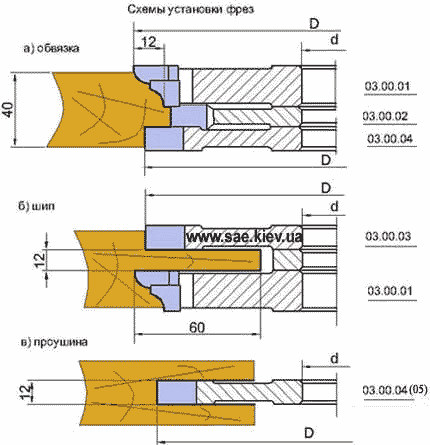

Комплект фрез для изготовления
окон ДИ-03.00 "ИНСТРУМЕНТ-М"
|
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-03.00.01
|
180 | 32 |
17 | 4/4 |
6200 |
|
ДИ-03.00.02
|
152 | 32 |
13 | 4 |
6200 |
|
ДИ-03.00.03
|
164 | 32 |
16 | 4 |
6200 |
|
ДИ-03.00.04
|
172 | 32 |
16 | 4 |
6200 |
|
ДИ-03.00.05*
|
206 | 32 |
12 | 6 |
6200 |
*
Поставляется по желанию заказчика.

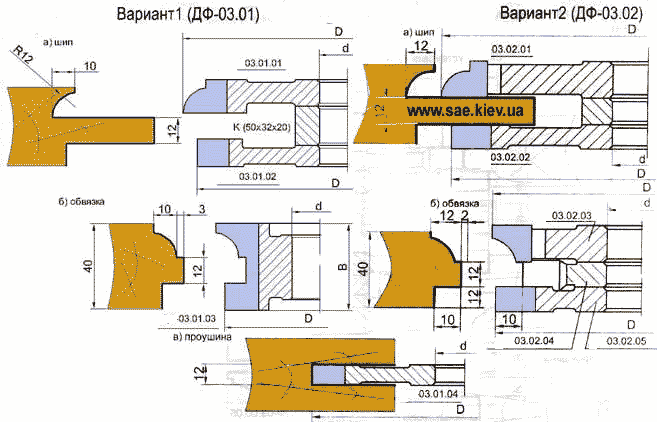

Комплект фрез для изготовления окон ДИ-03.01, ДИ-03.02 "ИНСТРУМЕНТ-М"
Фрезы затылованные изготавливаются с напайными
пластинами из быстрорежущей стали Р6М5.
Назначение: комплект фрез предназначен для изготовления окон из древесины
твердых и мягких пород на универсальных фрезерных станках.
Комплектация: комплект состоит из двух затылованных составных фрез для
обработки шипа и одной цельной (ДФ-03-01), или составной (ДФ-03-02) затылованной
фрезы для обработки профиля обвязки. Размеры шипа устанавливаются простановочным
кольцом К.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-03.01.01
|
180 | 32 |
20 | 6 |
6200 |
|
ДИ-03.01.02
|
166 | 32 |
16 | 6 |
6200 |
|
ДИ-03.01.03
|
125 | 32 |
45 | 4 |
9000 |
|
ДИ-03.02.01
|
180 | 32 |
18 | 4 |
6200 |
|
ДИ-03.02.02
|
164 | 32 |
16 | 4 |
6200 |
|
ДИ-03.02.03
|
125 | 32 |
18 | 4 |
9000 |
|
ДИ-03.02.04
|
97 | 32 |
13 | 4 |
9000 |
|
ДИ-03.02.05
|
117 | 32 |
16 | 4 |
9000 |
|
ДИ-03.01.04*
|
206 | 32 |
12 | 6 |
6200 |
*
Поставляется по желанию заказчика.

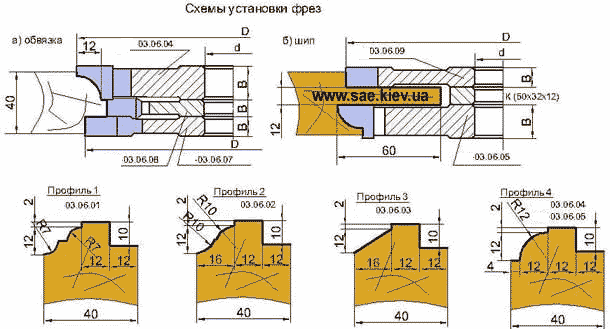

Комплект фрез для изготовления
окон ДИ-03.06 "ИНСТРУМЕНТ-М"
Профильные фрезы изготавливаются затылованными
из инструментальной стали Х6ВФ или с напайными пластинами из быстрорежущей стали
Р6М5. Пазовые фрезы изготавливаются острозаточенными с ограничителями подачи с
напайными пластинами из быстрорежущей стали Р6М5, или из твердого сплава ВК15.
Назначение: данный комплект позволяет изготавливать четыре различных профиля
оконных рам из древесины твердых и мягких пород на универсальных фрезерных станках.
Комплектация: полный комплект состоит из девяти фрез: пять затылованных
профильных и четыре острозаточенных пазовых фрез.
Для
изготовления одного профиля используется: одна профильная и две пазовые фрезы
(для обработки соответствующего профиля оконного полотна), а также одна профильная
и одна пазовая (для обработки шипа соответствующего профиля). Эти же пазовые фрезы
вместе с другими профильными фрезами позволяют обрабатывать четыре различных профиля
оконных рам. Заказчику предоставляется возможность выбирать комплектацию фрез
по профилю изготавливаемых оконных рам.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
Примечание |
|
ДИ-03.06.01...03
|
180 | 32 |
18 | 4 |
Проф.1,2,3(обвязка,шип) |
|
ДИ-03.06.04
|
180 | 32 |
18 | 4 |
Проф.4 (обвязка) |
|
ДИ-03.06.05
|
180 | 32 |
18 | 4 |
Проф.4 (шип) |
|
ДИ-03.06.07
|
172 | 32 |
16 | 4 |
Пазовая |
|
ДИ-03.06.08
|
152 | 32 |
13 | 4 |
Пазовая |
|
ДИ-03.06.09
|
164 | 32 |
16 | 4 |
Пазовая |
|
ДИ-03.06.10*
|
206 | 32 |
12 | 4 |
Пазовая (проушина) |
| |
|
|
