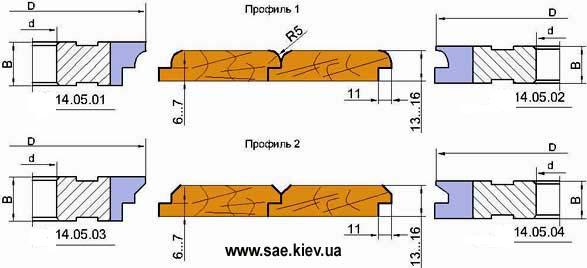

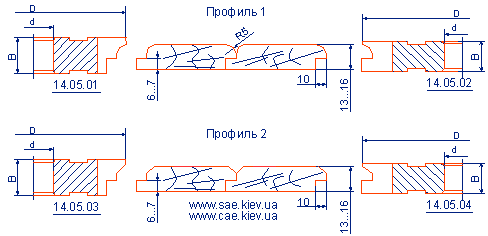

Комплект фрез для изготовления
обшивочной доски (вагонки)
|
| D, mm |
d, mm | B, mm |
Z | n |
| 130 |
32 | 22 |
6 | 9000 |
| 160 |
40 | 22 |
6 | 6200 |
| 180 |
60 | 22 |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

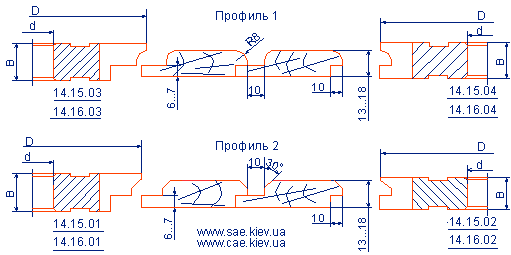

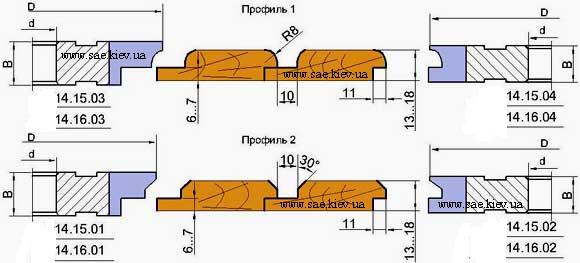

ДИ-14.15, ДИ-14.16 (евровагонка четвертная) "ИНСТРУМЕНТ-М"
Фрезы затылованные из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5.
Назначение: комплект фрез предназначен
для изготовления обшивочной доски (вагонки) из древесины твердых и мягких пород
на универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из двух цельных затылованных фрез (левой
и правой). чертеж
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ14.15.01...04
|
180 | 60 |
22 | 6 |
6200 |
|
ДИ14.16.01,03
|
170 | 40 |
22 | 6 |
6200 |
|
ДИ14.16.02,04
|
160 | 40 |
22 | 6 |
6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект фрез для изготовления
обшивочной доски (вагонки)

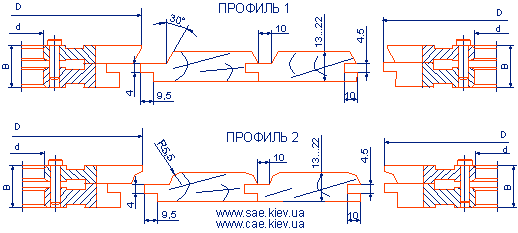

ДИ-14.18 (63, 69) "ИНСТРУМЕНТ-М"
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
комплект фрез предназначен для изготовления обшивочной доски (вагонки) из древесины
твердых и мягких пород на универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из двух полукомплектов (правого и левого)
или из двух правых фрез для фрезерных станков. Каждый полукомплект состоит из
двух фрез соединенных между собой штифтами.
Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
|
ДИ-14.63
|
140 | 32 |
32 | 4 |
6200 |
|
ДИ-14.59
| 160 | 40 | 32 | 6 | 6200 |
|
ДИ-14.18
| 180 |
60 | 32 |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Комплект
фрез для изготовления обшивочной доски (вагонки)

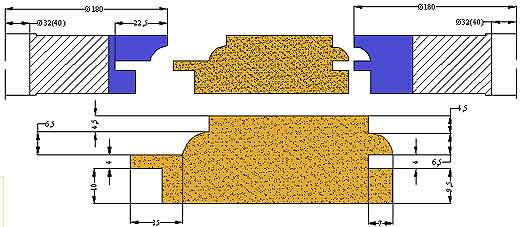

ФВ-01.00 производитель "CHISEL"
Фрезы с напайными пластинами
Р6М5.
Назначение: комплект фрез предназначен для изготовления обшивочной
доски (вагонки) из древесины твердых и мягких пород на универсальных фрезерных
и четырехсторонних станках.
Комплектация: комплект состоит из двух
полукомплектов (правого и левого).
| |
|
|
