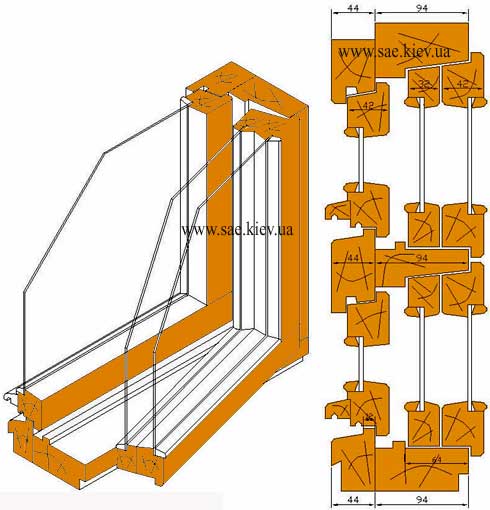

Комплект фрез для изготовления
окон с тройным остекленением
по ГОСТ16289-86 ДИ-03.12А "ИНСТРУМЕНТ-М"

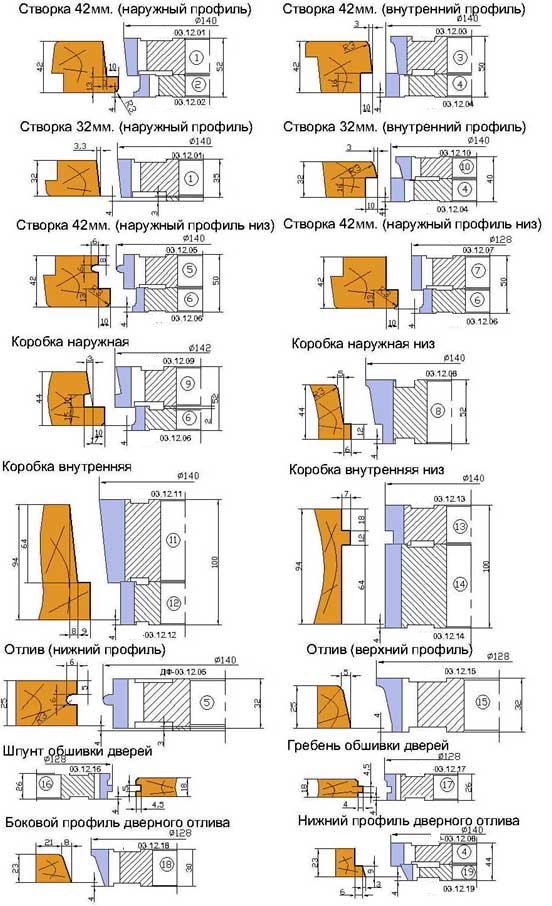

Фрезы для исполнения погонажных поверхностей
изготавливаются затылованными, а шипорезные - острозаточенными.
Все фрезы изготавливаются с напайными пластинами из быстрорежущей
стали Р6М5. Назначение: данный комплект фрез позволяет производить
деревянные окна с тройным остекленением из древесины твердых и
мягких пород с вертикальными и горизонтальными импостами а также
балконные двери. Комплект предназначен для использования на универсальных
фрезерных станках типа ФСШ-1А (посадочное отверстие 32(40)мм.
По желанию заказчика комплекты могут быть изготовлены для работы
на четырехсторонних строгальных и шипорезных станках, при этом
наружный и посадочный диаметры фрез согласовуются. Комплектация: базовый комплект состоит из 36 фрез которые
собираются в 26 инструментальных блоков непосредственно на шпиндель

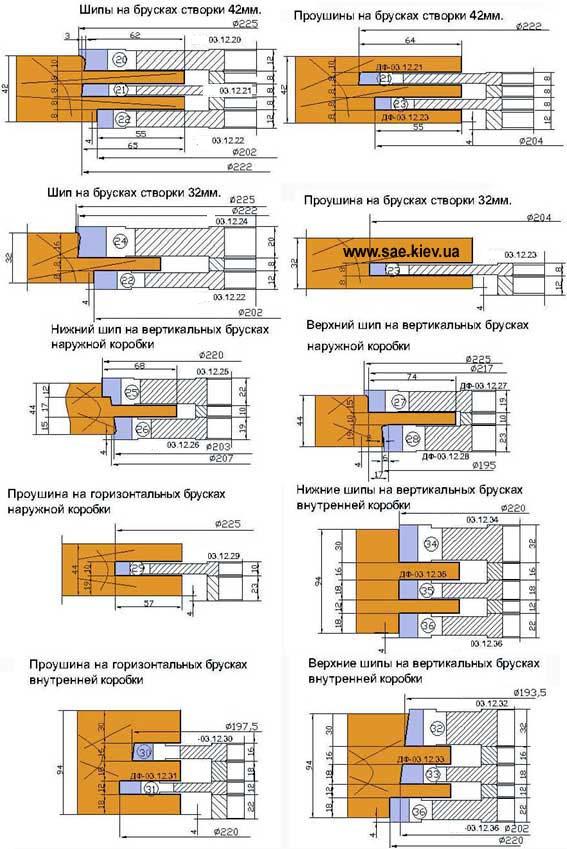

станка. Сборка в блоки осуществляется потребителем по прилагаемым
схемам. По желанию заказчика возможна поставка комплекта фрез
на специальных патронах, при этом количество фрез увеличивается
до 46 шт., а также возможна поставка отдельных блоков и фрез.
При использовании предлагаемых схем обработки нет необходимости
в межоперационной переналадке оборудования т.к. фрезы спроектированы
с учетом необходимости одной операционной базы.
