 Фрези з дерева для євровікон. Комплекти фрез для повного циклу виробництва вікон із тришарового бруса з поворотною, поворотно-відкидною фурнітурою та склопакетом. Фурнітурний паз дозволяє застосовувати стандартну віконну фурнітуру Roto, Maco та ін. Фрези дозволяють виготовляти віконні, дверні та балконні блоки. Фрези для виробництва дерев'яних євро вікна. Основні характеристики фрез для євровікон: D – діаметр фрез; d – діаметр посадкового отвору (діаметр валу верстата); z – кількість зубів на фрезах. Фрези для виробництва євровікон можуть виготовлятися з напаяними ріжучими пластинами із швидкорізальної сталі Р6М5 або твердого сплаву ВК8, а також зі змінними ріжучими пластинами. |
 |
Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент - 9000. Комплектація - три фрези. Виробник Інструмент-М.
|
|
|
|
|
 |
Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент - 9000. Комплектація - п'ять фрез. Виробник Інструмент-М.
|
|
|
|
|
 |
Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент - 9000. Комплектація - п'ять фрез. Дозволяє виготовити вікно під скло та склопакет із товщиною стулки до 60мм. Виробник Інструмент-М.
|
|
|
|
|
 |
Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент - 9000. Комплектація - п'ять фрез. Дозволяє виготовити вікно під скло та склопакет з товщиною стулки до 55мм. Виробник Інструмент-М.
|
|
|
|
|
 |

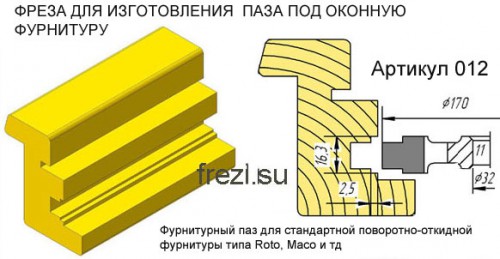

Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь).
Комплектація - одна фреза.
Виробник Інструмент-М.
|
|
|
|
|
 |

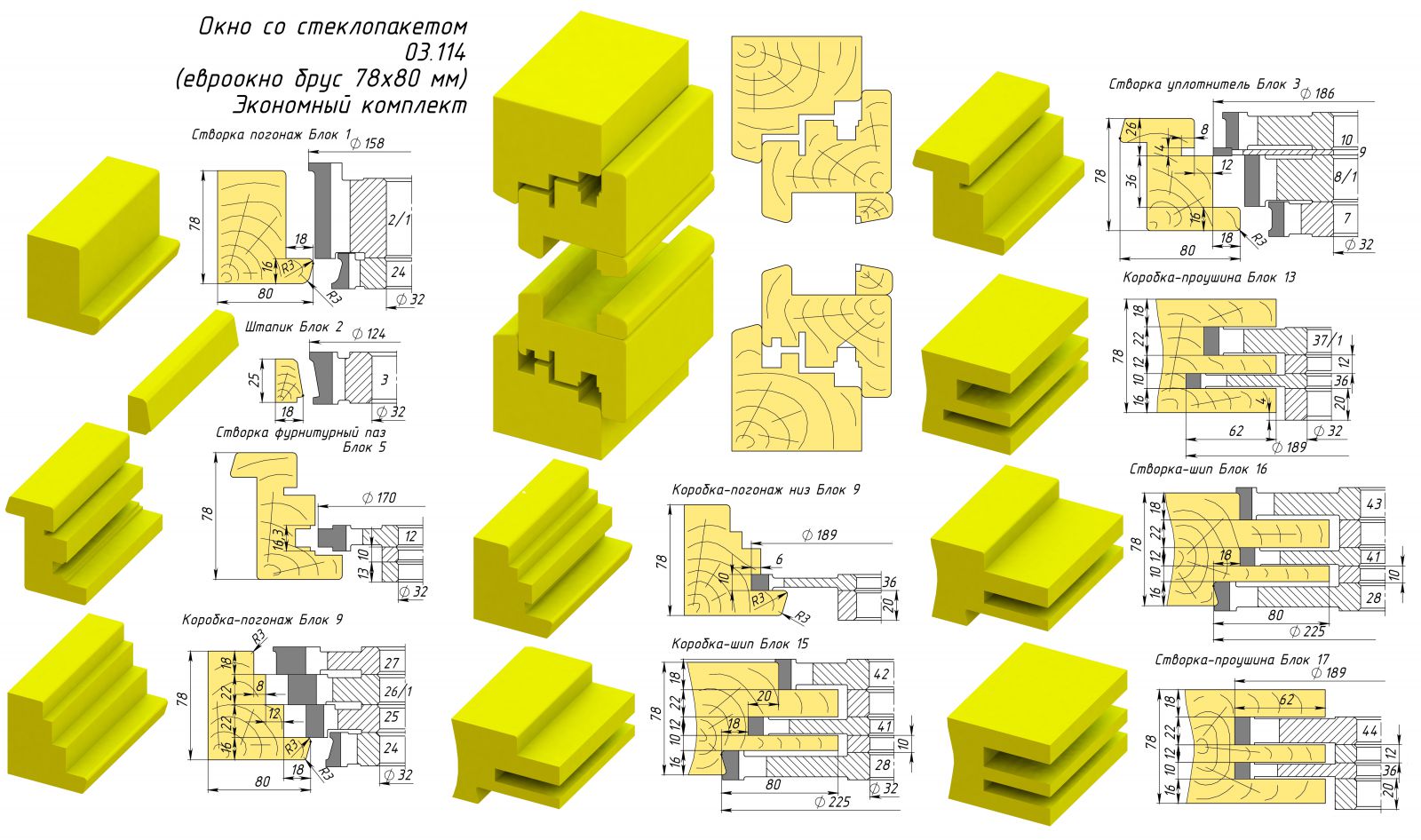

Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент – 9000. Комплектація - 17 фрез з кільцями проставок дозволяють зібрати 10 фрезерних груп, для обробки деталей дерев'яного євровікна профіль 68х80мм під стандартну поворотно-відкидну фурнітуру типу Roto, Maco.
Вдала модель 2008 року. Комплект фрез дозволяє виготовляти повноцінне євровікно з товщиною склопакету 24-32мм (однокам-двохкам), скруглений профіль Softline має гарний вигляд і спрощує шліфування. Профіль рами не має алюмінієвий водовідвідний профіль, стік води здійснюється шляхом засвердлювання отворів у нижній частині рами. Завдяки цьому всі чотири частини рами і створки мають один профіль, що спрощує фрезерування і складання вікна, а відповідно зменшує кількість фрез. Фрези мають високу твердість різального елемента, за рахунок чого дозволяють обробляти тверді породи дерева, комплект добре зарекомендував себе на практиці. Вікно виготовляється з одним гумовим ущільнювачем, за бажанням замовника, може доукомплектовуватись дисковою пилкою ПШС200х32х24 під другий ущільнювач. Виробник Інструмент-М.
|
|
|
|
|
 |

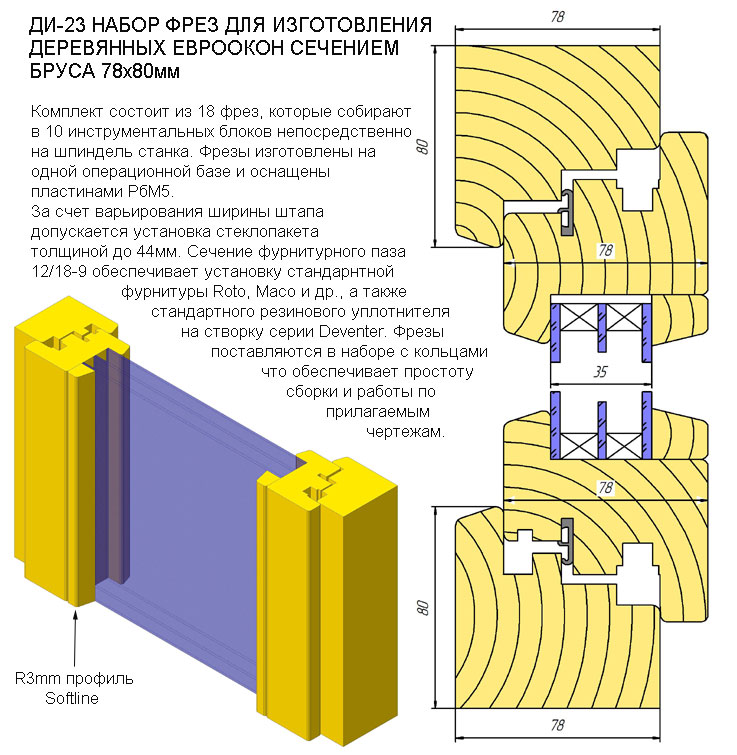

Склад: в наявності
Ріжучий матеріал Р6М5 (Дніпросталь) твердість не менше 59 од!
Биття в площинах не більше 0,02. Тип інструменту - затилований (ДСТУ). Оброблювані породи - сосна, дуб. Максимальний крутний момент - 9000. Комплектація - 18 фрез з проставочними кільцями дозволяють зібрати 10 фрезерних груп, для обробки деталей дерев'яного євровікна профіль 78х80мм під стандартну поворотно-відкидну фурнітуру типу Roto, Maco. Виробник Інструмент-М.
Модель 2009 року. Комплект фрез дозволяє виготовляти повноцінне євровікно з товщиною склопакету 24-35мм (однокам-двохкам), скруглений профіль Softline має гарний вигляд і спрощує шліфування. Профіль рами не має алюмінієвий водовідвідний профіль, стік води здійснюється шляхом засвердлювання отворів у нижній частині рами. Завдяки цьому всі чотири частини рами і створки мають один профіль, що спрощує фрезерування і складання вікна, а відповідно зменшує кількість фрез. Фрези мають високу твердість різального елемента, за рахунок чого дозволяють обробляти тверді породи дерева, комплект добре зарекомендував себе на практиці. Вікно виготовляється з одним гумовим ущільнювачем, за бажанням замовника, може доукомплектовуватись дисковою пилкою ПШС200х32х24 під другий ущільнювач.
|
|
|
|
|
 |
Склад: в наявності

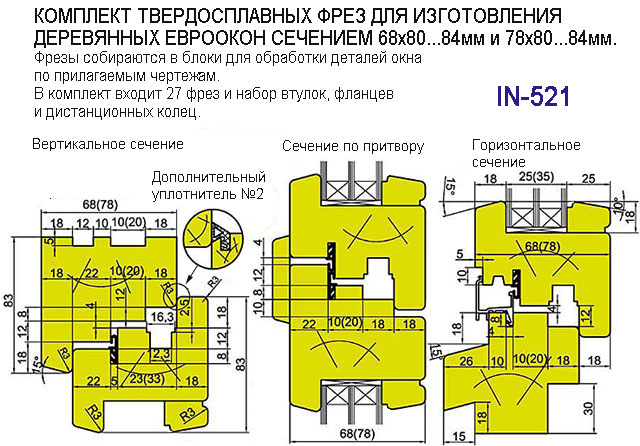

Ріжучий матеріал - твердий сплав ВК8 (з-д Победіт). Комплектація: 27 фрез, набір втулок і кілець. Даний набір фрез універсальний, дозволяє виготовляти вікна перетином 68Х80мм та 78х80мм. Фрези збираються в блоки на шпиндель верстата за схемою, що додається. У стандартному виконанні діаметр валу 32мм, максимальний діаметр фрез 225мм. Додатково може поставлятись блок фрез під другий ущільнювач IN-520/1. Виробник Інструмент-М.
Найбільш прийнятний варіант виготовлення дерев'яних євровікон під склопакет згідно з ДСТУ з водовідвідним профілем типу Gutmann. Перевагою є ріжуча частина з твердого сплаву та можливість виготовлення двох основних профілів вікна 68 та 78мм. За рахунок того, що фрези збираються самостійно на шпиндель верстата в блоки по кресленню, зменшено їх кількість до 27шт (одна фреза може працювати в кількох блоках). Модель 2006 р., 2009 р.було внесено коригування, одне з основних - зменшення діаметра шипорізних фрез до 225мм, що дозволяє використовувати цей комплект практично на всіх фрезерних верстатах. Даний комплект виготовляється для збирання стулок на шип, може поставлятися без шипорізної групи для збирання на ластівчин хвіст. Хоча шестирічний досвід виробництва вікон, показує що традиційне складання на шип зрештою простіше і перспективніше.
.jpg)

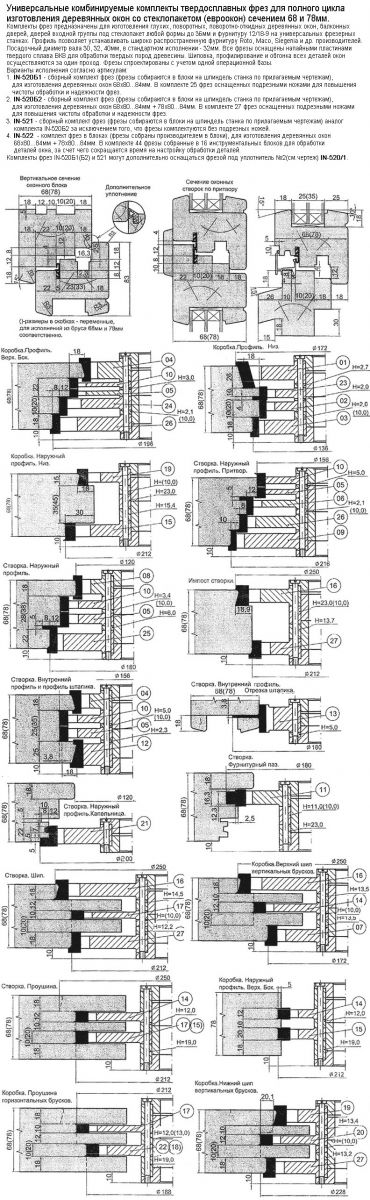

.jpg) Завантажити креслення.
|
|
|
|
|
 |
Склад: в наявності

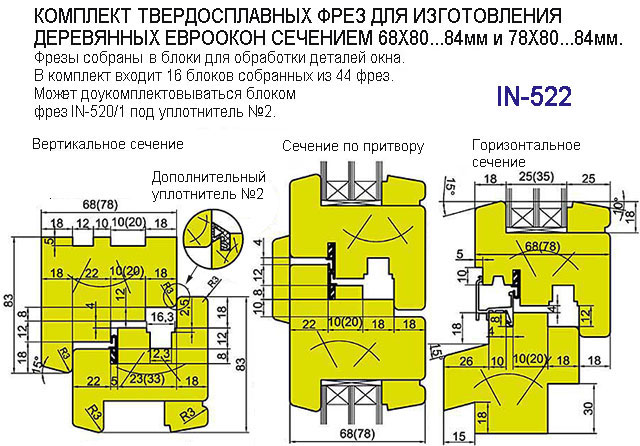

Ріжучий матеріал - твердий сплав ВК8 (з-д Победит). Оброблювані породи - сосна, дуб, МДФ. Комплектація: 44 фрези зібрані в блоки для обробки деталей вікна. На відміну від комплекту IN-521, фрези зібрані в блоки виробником, що не потребує витрат часу на складання блоків на шпиндель верстата та налаштування. Даний набір фрез універсальний, дозволяє виготовляти вікна перетином 68Х86мм та 78х86мм. У стандартному виконанні діаметр валу 32мм, максимальний діаметр фрез 225мм. Додатково може поставлятись блок фрез під другий ущільнювач IN-520/1. Виробник Інструмент-М.
Даний комплект є аналогом показаного вище - артикул IN-521, але фрези зібрані в блоки, що збільшує їх загальну кількість і прискорює фрезерування деталей, можливе фрезерування на декількох фрезерних верстатах різних деталей одночасно. Виходячи з досвіду для невеликих столярних цехів з обсягом виробництва до 100 м.кв. вікна на місяць, достатньо комплектуIN-521.
Завантажити креслення.
|
|
|
|
|
 |
Склад: в наявності

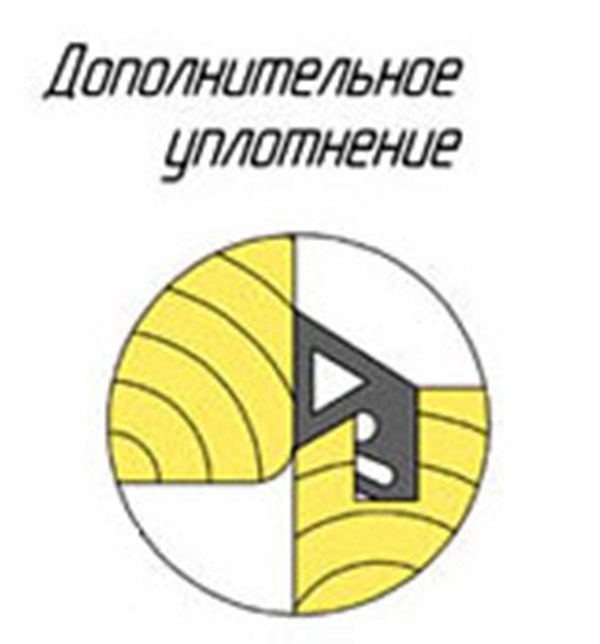

Додатковий блок фрез для виготовлення паза під другий ущільнювач до комплекту фрез для виробництва дерев'яних євровікон IN-520Б1, IN-520Б2, IN-521, IN-522. |
|
|
|
|
 |
Склад: в наявності

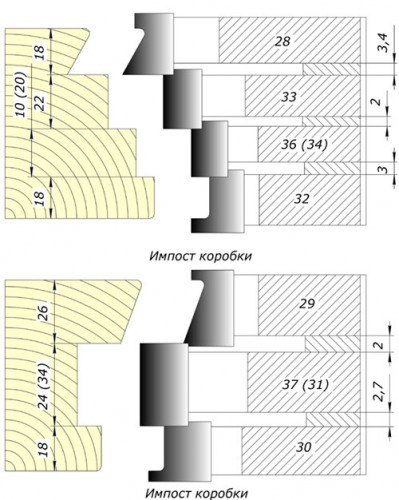

Набір з двох блоків фрез напаяних пластинами твердого сплаву ВК8 для виготовлення імпосту коробки вікна.
Доповнення до комплектів фрез для виробництва євровікон, типу IN-521, IN-522.
Як правило, базові комплекти дозволяють обійтися без даних блоків шляхом складання двостулкових вікон з двох частин на гладку фугу або однією частиною на штульп.
Складання на імпост більш трудомістке, застосовується в основному при великих обсягах виробництва з використанням віконних кутових центрів або парку фрезерних верстатів.
|
|
|
|
|
|
|
