Комплект фрез для изготовления окон и дверей ОФ-04 производитель "SAMSon" www.sae.kiev.ua

ОСОБЕННОСТИ СБОРКИ И ЭКСПЛУАТАЦИИ КОМПЛЕКТА ФРЕЗ ДЛЯ ПОЛНОГО ЦИКЛА ИЗГОТОВЛЕНИЯ ФИЛЕНЧАТЫХ ДВЕРЕЙ (ОФ–08) И КОМПЛЕКТА ДЛЯ ИЗГОТОВЛЕНИЯ ОКОН И ДВЕРЕЙ (ОФ–04).

                     ПОДГОТОВКА КОРПУСА К УСТАНОВКЕ НОЖЕЙ :

1.Очистить посадочные места .
2.Установочные винты 8 ввинтить до упора.

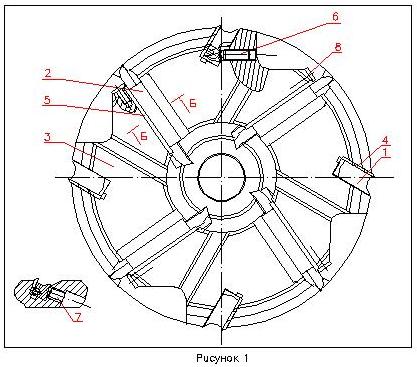

                           УСТАНОВКА НОЖЕЙ :

1.Нож ( периферийный 5 или профильный  4 ) посадить на упорный клин 1 2 2.Вставить в посадочное место.
3.Слегка поджать крепление винта 7, так чтобы нож мог перемещаться.
4.Прижать нож вниз и в сторону установочного винта, после чего крепление винта 7 зажимается  до упора.
5.После закрепления периферийных ножей 5, установочный винт 8 должен быть снят.

                         ОСОБЕННОСТИ ЕКСПЛУАТАЦИИ КОМПЛЕКТА:

1.Толщина обработки дверного горбыля регулируется дистанционными втулками ( втулки в комплект не входят ).
2.В случае необходимости заточки одного из ножей снимаются все ножи и доводятся до одного размера. Для избежания “ биения “ заточка отдельного ножа не допускается.

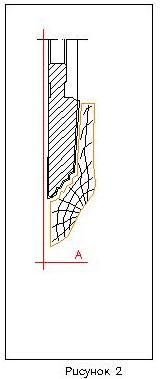

3.При изготовлении двойного горбыля, вне зависимости от его толщины наружная кромка дверного горбыля должна совпадать с краем профильного ножа 4 ( рисунок 2).
Увеличение размера дверного горбыля осуществляется в направлении вектора А
( рисунок 2 ).В случае невыполнения данного условия сборка дверной обвязки будет невозможна.
